Blinder hydrolig servo a pheiriant profi toriad





Gall y system brawf nid yn unig berfformio profion blinder cylch uchel ac isel deinamig, profion blinder a reolir gan raglen, ond hefyd profion statig o dan gyfradd gyson, straen cyson, a rheolaeth straen yn gyson, a phrofion perfformiad mecanyddol confensiynol amrywiol. Gellir cynnal profion mecaneg torri esgyrn hefyd, a gellir cynnal bywyd blinder, lluosogi crac, profi perfformiad caledwch toriad o ddeunyddiau neu gydrannau mewn ystod eang, gwerthusiad diogelwch o sbesimenau gwirioneddol, ac efelychiadau cyflwr gweithio. Trwy ailosod yr atodiadau, gellir cynnal profion perfformiad mecanyddol statig a phrofion perfformiad mecanyddol statig, cydrannau a chynulliadau hefyd. Felly, mae ganddo fanteision digymar unrhyw fath arall o beiriant profi, a dyma'r offer profi deunydd uchaf ei barch ym maes ymchwil mecaneg blinder rhyngwladol.



21MP, 40L/min Gorsaf Pwmp Servo Pwysau Cyson (ffynhonnell olew): 1 set;

DL900 System Rheoli Servo Digidol Llawn: 1 Set;

Pecyn Meddalwedd Prawf Deinamig a Statig Winquick un sianel: 1 set;

Corff clip gorfodol: 1 set;

Uned oeri: 1 set

Cyfrifiadur ac Argraffydd: 1 set;

Pibellau, ategolion, offer, ac ati.: 1 set;



Uchafswm grym prawf deinamig a statig: ± 100kn;

Ystod mesur effeithiol: 2% —100% fs waeth beth yw'r broses gyfan;

Grym prawf statig yn nodi cywirdeb gwerth: llai na ± {{{0}}. 5%; grym prawf deinamig sy'n nodi cywirdeb gwerth: llai na ± 1.0%;

Amrywiad llwyth cyfartalog grym prawf: llai nag ± 1%;

Amrywiad llwyth deinamig grym prawf: llai na ± 2%;

2. 2 Uned Dadleoli:

Dadleoliad uchaf y system: dim llai na ± 50mm (nid yw cyfanswm y strôc yn llai na 100mm);

Dynamig a statig sy'n nodi cywirdeb gwerth: ± 0. 5%fs;

2.3 Dangosyddion Actuator:

Strôc effeithiol actuator: dim llai na ± 50mm (cyfanswm y strôc ddim llai na 100mm);

Uchafswm pwysau gweithio: 21mpa;

Uchafswm grym prawf ± 100kn;

Cysylltiad fflans blaen, wedi'i osod o dan y bwrdd

2.4 Amledd Prawf: 0. 1-50 hz;

2.5 Tonffurfiau Prif Brawf: Ton sin, ton sgwâr, ton triongl, ton ramp, hanner sine, hanner triongl, tonffurfiau cyfuniad amrywiol.

2.6 Pwysedd Tynnu dros sero hydrolig Gorfodi Clampio Lletem Gosodiad Lletem

Gellir addasu'r grym clampio;

Ystod clampio sbesimen: sbesimen gwastad ên clampio: 0-7 mm, 7-14 mm, 1 pâr yr un; Gên clampio sbesimen crwn: φ 5- φ10mm, φ 10- φ16mm, 1 pâr yr un;

Gyda modrwy addasu wedi'i phoeni;

2.7 Cywasgu ac ategolion prawf eraill:

Diamedr φ80mm;

Wedi'i gynllunio i'w ddefnyddio gyda chucks hydrolig;

Gellir gwneud amrywiol ategolion prawf (opsiynau) yn unol â gofynion y defnyddiwr;

2.8 Paramedrau Olew Pwysau Cyson Ffynhonnell:

Mae'r ffynhonnell olew pwysau cyson yn mabwysiadu strwythur cyfochrog pympiau dwbl, y gellir ei reoli'n annibynnol, gyda defnydd ynni isel a sŵn isel;

Pwysau: 21mpa;

Llif: 40L/min;

Pwer: 380V 15kW

Cyfaint net y tanc tanwydd yw 230L;

2.9 Prif ddangosyddion y rheolydd

Mae'n mabwysiadu System Rheoli Servo Digidol Llawn DL900 ,;

Defnyddiwyd meddalwedd prawf deinamig a statig un sianel Winquick.

Mae'r system reoli 900 yn mabwysiadu prosesydd rhyngwyneb AMD520 a phrosesydd rheoli DSP Ti 32-, ac mae'r system weithredu meddalwedd yn win7.

Swyddogaeth generadur amledd: 0. 01-300 hz.

Modd rheoli: Dadleoli, llwyth, straen tri dull rheoli, gellir newid pob modd rheoli yn rhydd ac yn llyfn.

Tonffurf Generadur Swyddogaeth: Ton sin, ton triongl, ton sgwâr, ton llif llif, ton monotonig (ton ramp) a thon trapesoid, ac ati.

Cyflenwad pŵer: 220V, ddim yn uwch na 2kW;

Mae gan yr uned gyflyru ddulliau rheoli dolen gaeedig fel dadleoli, grym ac dadffurfiad, a gellir newid y modd rheoli yn llyfn;

Mae gwerth nodweddiadol cywirdeb rheolaeth statig yn well na 0. 5%fs, ac mae gwerth nodweddiadol cywirdeb rheolaeth ddeinamig yn well nag 1%fs;

Yn meddu ar feddalwedd prawf Tsieineaidd, ffeiliau cyfluniad prawf, adroddiadau prawf, ffeiliau graddnodi, ac ati gydag amddiffyniad ysgrifennu;

Rhyngwyneb meddalwedd syml a chain, arddangos cromliniau prawf amser real, megis cromlin dadleoli amser, cromlin llwyth amser, cromlin llwyth dadleoli ac ati.

Gyda gosodiadau amddiffyn prawf, llwyth uchaf a therfynau isaf ac isaf, gellir gosod amddiffyniad llinell uchaf ac isaf yn rhydd;

Mae'n cofnodi data profion yn awtomatig, osgilosgop digidol, swyddogaeth foltmedr digidol.

2.10 Paramedrau ffrâm gwesteiwr

Dimensiynau: tua 1180mm × 690mm × 2300mm (hyd × lled × uchder);

pellter lcenter rhwng colofnau: 580mm;

Prawf Addasadwy LMAximum Gofod Clir: Dim llai na 800mm;

mae'r golofn wedi'i phlatio â chrôm caled ac wedi'i sgleinio

Trawst Lupper: codi hydrolig, cloi hydrolig

Pwysau Ltotal: tua 1550kg;







2. Mae gennym dîm dylunio Ymchwil a Datblygu i sicrhau eich bod yn cael ansawdd cynnyrch uwch a phrisiau gwell!

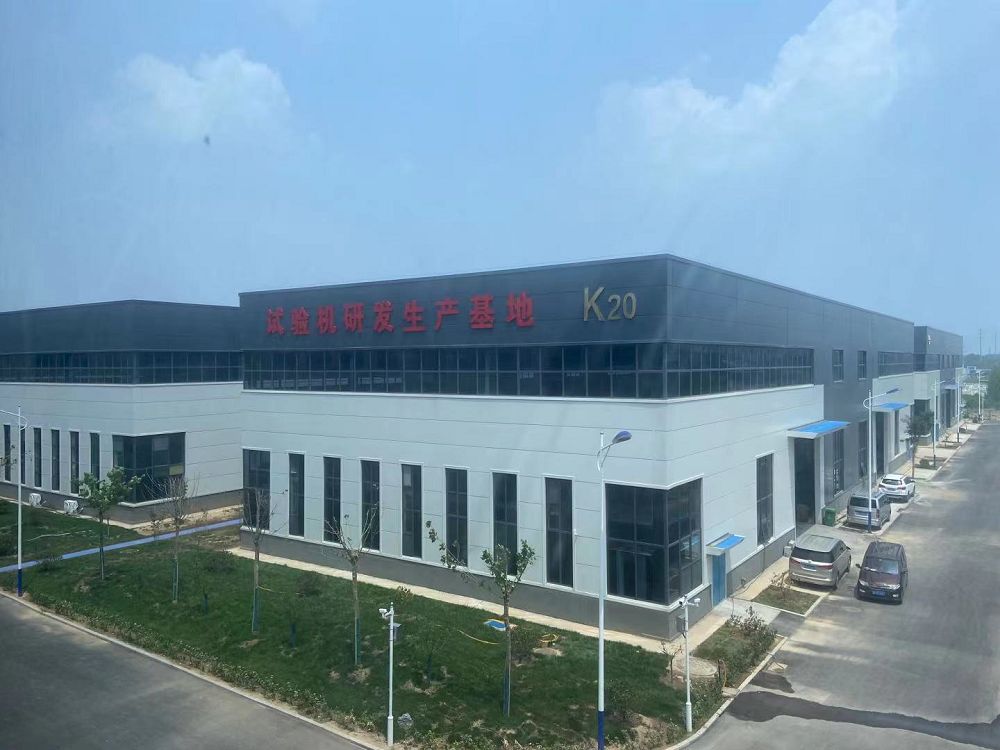

3. Mae gennym ein Gweithdy Prosesu Rhannau ein hunain a Gweithdy Gosod Cynnyrch, felly rydym yn gwarantu danfon i chi cyn gynted â phosibl!

4. Mae gan ein cwmni dîm ôl-werthu proffesiynol, gwasanaeth meddylgar ac amserol, i sicrhau nad oes gan bob defnyddiwr bryderon!

5. Mae ein huwchraddio meddalwedd cynnyrch yn rhad ac am ddim, mae cynnal a chadw namau bach yn rhad ac am ddim!

6. Rydym yn addo ymateb i'ch ymholiad/e -bost cyn gynted â phosibl.



Tagiau poblogaidd: Peiriant Blinder Hydrolig a Pheiriant Profi Toriad Servo, Blinder Hydrolig China Servo a Gweithgynhyrchwyr Peiriannau Profi Torri, Cyflenwyr
